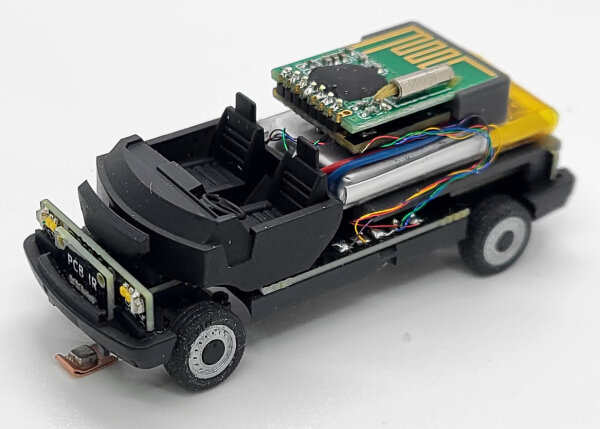

Chassis Bausatz für Herpa VW T4

Der VW T4 ist ein sehr beliebter und weit verbreitetes Fahrzeug. Es gibt ihn als Bus oder Kastenwagen.

Mit Hilfe diese Bausatzes verwandeln Sie ihr Standmodell im Handumdrehen in ein Open Car Fahrzeugmodell.
Im Chassis sind alle wichtigen Halterung für die Lenkachse, Antriebsaches und Motor integriert.
Alle Antriebskomponente sind aus Messing oder Stahl. Die Antriebswelle ist zudem in Lagerbuchsen gelagert.
Die Antriebsache kann zu wartungszwecken ganz ohne Werkzeug aus und wieder eingeclipst werden.

Neu bei diesem Bausatz ist auch die selbsentwickelte Lenkachse, die ebenfalls ohne Werkzeug aus und eingeclipst werden kann.

Der Mitgelieferte Leiterplattensatz beinhaltet bereits alle LEDs für Blinker, Frontlicht, Fernlicht, Nebelscheinwerfer und Rücklicht.
Ebenfalls sich alle Bauteile für die Abstandssteuerung (IR-LED, Fototransistoren) an den richtigen Stellen positioniert.
Eine optische Stoppstelle und das PowerOff Modul sind selbstverständlich auch auf der Leiterplatte verbaut.

Sie müssen nur noch den Open Car Decoder und Akku mit der Leiterplatte verbinden.

weiterer technische Unterlagen:

Montageanleitung

Lieferumfang: 1 x Chassisbaugruppe 1 x Motor 6 x 10 1 x Schnecke S8 1 x Zahnrad Z19  2 x Lagerbuchse 1 x Antriebswelle (Zahnrad ist bereis vormontiert) 1 x Leiterplattensatz (bestückt) 1 x Akkuauflage 1 x Lenkachsbausatz 4 x Felge T4 4 x Gummireifen 1 x Lenkschleifer 1 x RFM Unterlage 1 x RFM Halter 1 x RFM Montagehilfe 1 x Stiftleiste 8 pol. 1 x Inneneinrichtung 1 x Scheinwerferglas links 1 x Scheinwerferglas rechts

zusätzlich benötigen Sie:
(nicht im Lieferumfang)

Aus dem Fichtelbahn Shop:

• 900874 Car DecoderV5 + RFM /Fahrzeug)
• 000748 LiPo Akku 3.7V/100mAh

Alternative Lipo Akkus von Aliexpress:

• 250mAh Größe 701522

Von Herpa:

• VW T4 Mini Kit Art.: 012805-002, 012386-004, oder vergleichbar

Sonstiges:

• farbige Kupferlackdrähte  0,15mm
• doppelseitiges Klebeband (siehe Anleitung)
