Chassis Bausatz für Herpa Opel Zafira

Der Opel Zafira ist ein allseits beliebter Familien Van.

Mit Hilfe diese Bausatzes verwandeln Sie ihr Standmodell im Handumdrehen in ein Open Car Fahrzeugmodell.
Im Chassis sind alle wichtigen Halterung für die Lenkachse, Antriebsaches und Motor integriert.
Alle Antriebskomponente sind aus Messing oder Stahl. Die Antriebswelle ist zudem in Lagerbuchsen gelagert.
Die Antriebsache kann zu wartungszwecken ganz ohne Werkzeug aus und wieder eingeclipst werden.

Neu bei diesem Bausatz ist auch die selbsentwickelte Lenkachse, die ebenfalls ohne Werkzeug aus und eingeclipst werden kann.

Der Mitgelieferte Leiterplattensatz beinhaltet bereits alle LEDs für Blinker, Frontlicht, Fernlicht, Nebelscheinwerfer und Rücklicht.
Ebenfalls sich alle Bauteile für die Abstandssteuerung (IR-LED, Fototransistoren) an den richtigen Stellen positioniert.
Eine optische Stoppstelle und das PowerOff Modul sind selbstverständlich auch auf der Leiterplatte verbaut.

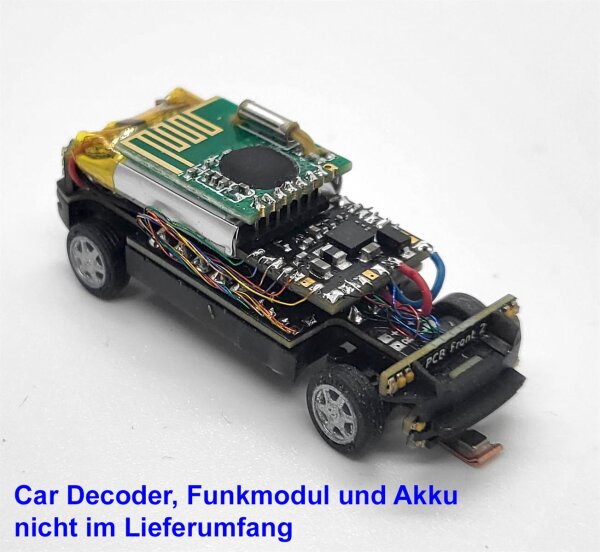

Sie müssen nur noch den Open Car Decoder und Akku mit der Leiterplatte verbinden.

Achtung aufgrund der geringen Größe des Fahrzeugmodells sind auch die Lötpads entspechend klein (1x1 mm) ausgeführt.
Daher wird der Bausatz nicht für Anfänger empfohen.

weiterer technische Unterlagen:

Montageanleitung

Lieferumfang: 1 x Chassisbaugruppe 1 x Motor 6 x 10 1 x Schnecke S8 1 x Zahnrad Z19  2 x Lagerbuchse 1 x Antriebswelle (Zahnrad ist bereis vormontiert) 1 x Leiterplattensatz (bestückt) 1 x Heckabdeckung 1 x Lenkachsbausatz 4 x Felge Zafira 4 x Gummireifen 1 x Lenkschleifer 2 x LED gelb bedrahted für Zusatzblinker 1 x LED rot bedrahtet für 3. Bemsleuchte

zusätzlich benötigen Sie:
(nicht im Lieferumfang)

Aus dem Fichtelbahn Shop:

• 900874 Car DecoderV5 + RFM /Fahrzeug)
• 000748 LiPo Akku 3.7V/100mAh

Alternative Lipo Akkus von Aliexpress:

• 110mAh Größe 421320
• 180mAh Größe 501520

Von Herpa:

• Opel Zafira Minikit Bausatz 013932

Sonstiges:

• farbige Kupferlackdrähte  0,15mm
